1 septembre 2010 3 01 /09 /septembre /2010 21:14

De passage dans la région, je voulais savoir où etait et ce qu' etait devenu l'usine des cycles ARLIGUIE à Montargis.

Je possedais plusieurs photos d'époque









fgfff









SCAN0185

ateliers sans doute datés du début des années 50





SCAN0057-copie-1





facades très colorées avec de nombreuses peintures murales .





rllllllllllll









Ces batiments situés derriere la gare de Montargis existent toujours ,mais une grosse partie a été démolie où sont à ce jour semi abandonnés .







DSCF8373









Reste du portail et d'une partie des magasins.

Toiture délabrée,







DSCF8375







sur la gauche on aperçoit la villa de Monsieur Arliguie qui comme cela se faisait à l'époque vivait sur le site de son usine .









DSCF8379

Beau pavillon ou Mr Arliguie vivra jusqu'a son decès en 1993 .





Si vous passez par la n'hesitez pas a aller prendre un verre au seul café de la rue qui à connu l'activité fébrile d'un atelier de cycles et qui a disparu dans la fin des années 1950 .

Repost 0
Published by roro
commenter cet article
10 août 2010 2 10 /08 /août /2010 19:09











SCAN0022





LE CARLEY DE Monsieur JOOP CARLEY





L'aventure commence avant la derniére guerre probablement vers 1938/1939 en Hollande

Messieurs Jake Sr et son fils  Jr JOOP CARLEY développent un cyclomoteur 49cm3 de conception tres originale .









w







Ce vehicule qui ne possede pas  de pédales se démarre à la poussette.Le moteur à cylindre horizontal est accouplé à une boite deux vitesses dépourvue d'embrayage . La transmission se fait par un galet sur la roue arriére.La suspension avant est à parallelogramme .La partie cycle reste dans l'ensemble trés frêle.

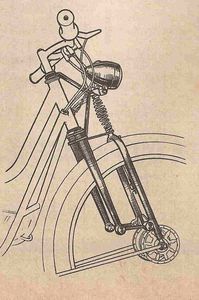

3240618e 535781a7f91a8 866226







Le vehicule est équipé d'un guidon à deux branches .

La branche gauche commande les deux vitesses à l'aide d'un cable sans fin.

La branche  droite commande l'accélérateur .





detail moteur 1951

0dabad8f 86024





Ce véhicule trop original sera en 1948 en totale opposition avec la législation  des pays- bas et aucun fabricant ne voudra prendre le risque de le mettre en production.



Au salon de l'auto et du cycle de1949, il semble que Monsieur Maurice Rocher De Cenon sur Vienne (prés de Chatellerault) soit approché par Monsieur Carley et que d'un commun accord une production soit envissagée .



                                      C'est ainsi qu 'en 1950 l'on retrouve  sur le stand Rocher, le CARLEY



25055c7d 126824

.



Pour mémoire, Monsieur Max Rocher etait à la tète d'un puissant groupe industriel qui produisait sous licence le fameux moteur CUCCIOLO 4temps qui équipa un certain nombre de petits fabricants français .Cette société avait eu jusqu'a 2000 employés et avait étudié en autre, un curieux scooter électrique pendant l'occupation .





 DSCF8300



2142-16





On retrouve donc notre carley au salon accompagné d'une puissante campagne publicitaire,où cette fois le nom de Rocher y est mentionné .



  1950





DSCF8308









 DSCF8310



bbbbbbbb

carley pub



 La production ne semble pas avoir vraiment démarrée durant cette année 50.

 Il est vrai que comme aux pays-bas ,ce vehicule n'était pas en phase avec la législation ,ce qui a du freiner considérablement sa distribution.



  DSCF8316













  1951







En 1951, un nouveau modéle est exposé au salon .Il espere profiter de l'engouement du scooter. Cette fois, il  possede un kick de démarrage à drite et est proposé en 49 et 75 cm3





DSCF8305

La partie cycle a été fortement carrossée et renforcée,sa fourche avant est toujours à parallelogramme mais, la transmission est a chaine .











DSCF8311





Ce scooter ne semble pas avoir dépassé le stade du prototype mais sera une étape vers un troisieme modele

A cette même époque, il semble que Mr Joop Carley est tenté de commercialiser son véhicule dans son pays d'origine .

De nombreuses coupures de presse en attestent.







DSCF8308

DSCF8306





 DSCF8307

 DSCF8305





                                                                                              On peut apercevoir à droite Mr Carley faisant la promotion

                                                                                               de son vehicule.







1952/1953



Peut d'informations sur le développement du Carley , la distribution semble confidentielle ,les tentatives de records ne semblent pas avoir doper les ventes.L'entreprise Rocher n'est pas au mieux de sa forme,le marché français est de plus en plus difficile.









DSCF8314

DSCF8312



Monsieur Carley à droite











1954







Un nouveau modele est présenté, .Cest à vrai dire une évolution des deux précédents.Il semble d'après les 'réclames' avoir été construit chez ERIAC (Etudes Réalisations Industrielles,Administratives,Commerciales) qui est une filiale de Rocher et qui commercialise entre autre les machines à coudre et des cyclomoteurs de leur conception tous à moteur CUCCIOLO comme il se doit.











DSCF8309







  Ce modele est équipé de la fourche des Eriac,a une transmission à chaine,et une partie des carénages du scooter ,la ligne est plus légere car elle n'a plus ses gros garde-boues, le démarrage se fait par kick sur le coté gauche (à l'inverse du scooter)







Dans  cette configuration,mais avec de trés légeres modifications ,une production aux Pays-bas sera envisagée chez EMPO  Constructeur de velos depuis 1913  à VORDEN,puis à la POLYNORM à BUNSCHOTEN.



pub-carley-hollandais

 Combien seront produits et commercialisés      Mystere.........................?













Enfin , une tentative de normalisation a été tentée pour utiliser le bloc moteur dans une partie cycle en adéquation avec la législation .

C'est ainsi que l'on retrouve trace de deux projets.



                                                                           La CARLETTE



DSCF8321

peu enthousiasmante!!!!!! sur base de cadre de mobylette ou dérivée

Le moteur a été redressé ,possede un embrayage à gauche en sortie moteur.







                                                                         UN    RAPHAEL  GEMINIANI

 DSCF8291









DSCF8290



Le Raphael Geminiani produit par les entreprises Randoin de Montluçon (a t il été vraiement produit en série???????)









L'aventure du cyclomoteur Carley s'arrete a la fermeture des usines Rocher ,une tentative de plus qui n'a pu aboutir, une creation trop en avance pour son temps? mal adaptée à une législation absurde dictée par des gros groupes?





Que reste t il aujourd'hui?



Un site industriel occupé à Cenon par FENWICK





DSCF8253





Et des Carleys



Il en reste à ce jour au moins 3 que Monsieur J. F. R.  a accepté de me présenter.

Je tiens aussi à le remercier pour son accueil et la nombreuse documentation qu'il m'a fait partager.





Un premier modele

dans sa couleur d'origine ,volant magnétique NOVI de chez Motobécane .



DSCF8294



En cours de restauration

DSCF8326

                                                                                           détail du moteur



Un dernier modele type ERIAC



DSCF8292





et le Raphael Geminiani



Présenté au dessus





En conclusion

J'espere que cet article permettra de découvrir d'autres cyclos Carley pour ajouter à cette liste et sera l'occasion de redécouvrir d'autres informations ,documents etc..........

Repost 0
Published by roro
commenter cet article
30 juillet 2010 5 30 /07 /juillet /2010 21:23

La société   F.M.L -  LE POULAIN     présente au salon de 1950 un nouveau "propulseur" qui cette fois s'adapte sous le pédalier.



C'est un moteur monté transversalement et dont le vilebrequin est en ligne avec la partie  cycle.

Le volant magnetique ,tres probablement un DYNEX v15 est situé en avant (face aux intemperies).

Ce moteur est appelé à remplacer les 2 modeles à galets sur la roue avant qui ont deja fait la renommée de

la société.









gffg



Deux versions seront présentées.

Un groupe placé devant le pédalier qui devait permettre de motoriser des velos .

Un groupe plus homogene, prévu pour des parties cycles spécifiques, type cyclomoteur.On retrouve deja l'idée de la fixation des moteurs POULAIN et la possibilité d'utiliser le derailleur externe  du cycle comme boite de vitesses.









poulain 21 oct 50





Ce moteur ne semble pas avoir dépassé le stade du prototype peut etre à cause de son prix de revient élevé.







SCAN0159







Je n'ai trouvé qu'un cyclomoteur FAVOR équipé d'un tel moteur









FAVOR 21 OCTOBRE1950



ainsi qu'un BALTO et une partie cycle inconnue



SCAN0164











SCAN0171







 D'autres fabriquants étrangers ont eu aussi les memes inspirations comme HERCULES en Allemagne,mais sont allés plus loin dans la sofistication .





DSCF0091



Coté droit





DSCF0094

coté gauche



On distingue bien la boite de vitesses dans l'alignement du moteur,sous le pédalier.





DSCF0093





ou en grande bretagne



230p



                                                                                              avec le CYC-AUTO





295p

En conclusion



On peut vraiement etre en admiration devant la creativité de tous ces industriels à cette époque .





JE recherche toutes informations sur un moteur " BICYLINDRE  Diesel " qui a été étudié par le bureau d'étude sous la direction de l'ingénieur BECKER et qui aurait dépassé le stade expérimental



Cela n'a pas empéché la société le POULAIN de produire plus tard et de commercialiser ,souvent avec succes, d'autres réalisations .



ceb407c2 2964585

Repost 0
Published by roro
commenter cet article
11 juin 2010 5 11 /06 /juin /2010 23:32

Ce petit scooter ,mi moto mi valise sera présenté par son concepteur Monsieur Victor Bouffort au salon de 1953



SCAN0104





Il se présente une fois démonté comme une petite valise de 60*32*28









SCAN0116

et est équipé de petites roues de5 pouces



SCAN0117





SCAN0118





SCAN0119

Son but est d'etre transportable facilement dans le coffre d'une voiture.

La motorisation sera variée selon les époques ,alter 60cm3,villiers 98,briban etc







meme une version militaire sera commercialisée P1010718











P1010719







Devant le peu d'interet , une version Ville sera présentée sans plus de succes.





SCAN0099









Enfin nous retrouvons sur le stand Martin Moulet en 1954 le valmobile dans ses deux versions et un scooter

 ROYAL FABI  qui reste une enigme à ce jour









SCAN0111







Le Brevet sera vendu dans diferents pays ,dont le Japon,sous la marque HIRANO VALMOBILE ou il a eu une carriere plus qu'honnorable .



valmobile 7













 Je tiens à remercier le collectionneur du centre de la France qui a bien voulu me confier les photos de son tres rare VALMOBILE



et a Jean Goyard pour son excellent livre (qui rest toujours la bible)     TOUS LES SCOOTERS DU MONDE

Repost 0
Published by roro
commenter cet article
9 mai 2010 7 09 /05 /mai /2010 11:40

De nombreuses personnes dans les  forums ont des problemes pour s'y retrouver dans les divers moteurs à pédalier incorporé,appelé également par le constructeur MOTEUR TYPE CYCLOBLOC

Ces moteurs apparus lau salon de 1951 et montés par les constructeurs des janvier 52 ont subit de tres nombreuses modifications et perfectionnements.



Je pense également que devant la très grande demande ,la société ALUMINTZ a du faire appel à de tres nombreux soutraitants et multiplier les moules de fonderie par exemple .La principale société de fonderie qui travaillait pour eux etait  ALUVAC  a Nanterre .(on retrouve leur logo dans certains carters) Mais lepoulain n'etait pas leur seul donneur d'ordres (mosquito,gurtner,ydral )et leur production n'etait pas suffisante face a la demande .



Les deux principales évolutions sont la forme des carters moteurs trés anguleux à l'origine , surtout coté volant magnetique et l'embrayage innitialement a disques qui deviendra à cone.



en Haut de l'image embrayage à deux disques liege et 6 ressorts et clavettes de bloquage





DSCF8022



En bas de l'image embrayage a cone avec son unique ressort central Attention au démontage à la petite piece cachée dans l'axe central qui retient l'ensemble ,fragile et facile a perdre.



Les carters moteurs coté embrayage sont tres divers selon les époques et les clients .Certains seront meme fabriqués au nom du constructeur comme AUTOMOTO,GARIN....etc.



Avec au début juste un bouchon de remplissage d'huile, sur le coté, peu pratique ou a l arriere du carter mieux conçu mais souvent pas plus accessible a cause de tous les carters tole







.DSCF8027





DSCF8028







DSCF8029







DSCF8032





DSCF8030

1er modele début 52 carters non injectés







Quand aux carters moteur attention c'est généralement des carters tres fin moules sous pression d'une grande qualité visuelle mais egalement d'une grande fragilité .Les supports de roulement de vilbrequin sont sonvent cassés suite au grippage d'un roulement ou un demontage trop violent.







DSCF8015



Photos de carters moteur tous differents de fonderie ou d années de fabrication.





DSCF8009









Enfin la culasse meme si le moteur est non suspendu sera souvent équipée d'une patte de fixation qui n'a pas d'utilité.

Ne pas oublier que le poulain construisait le moteur et que le fabriquant de cyclomoteur etait libre de la conception de sa partie cycle.



Le volant magnetique est généralement un DYNEX avec bobines haute et basse tention pour l'éclairage ce qui n'a pas empeché certains constructeurs de rajouter une dynamo type velo sur leurs engins!



Le moteur poulain est surement un des meilleurs de son époque et de loin un des plus évolués.

Les constructeurs ne s'y sont pas trompés et ce fut un des plus utilisés. On le retrouve dans tous les rallies Paris Brest,Paris Nice ,Paris Bruxelles ...............toujours bien placés.



La maison le poulain avait une démarche marketing tres en avance et agressive pour son époque, participait a de nombreuses foires au près de ses clients et sortait meme une revue de communication JUNIOR MAGAZINE comme le faissait VESPA.



Ils ont été les seuls à proposer une garantie totale sur les moteurs  et l'échange standard du moteur

a 17500frs par l'intermediaire de leur agent générale éxclusif  C.E.V.I.N des 1952.



Trouvé pour vous cette photo d'une super culasse pour moteur lepoulain .



super culasse





Repost 0
Published by roro
commenter cet article
9 février 2010 2 09 /02 /février /2010 20:34

Encore une expérience sans suite ,qui en avait entendu parlé?

Pourquoi avoir fait l'étude d'un 80 cm3 en 1954 ,erreur de marketing,ou anticipation à la nouvelle législation apparue en 1980 sous la pression de nos chers hommes politiques pour protéger le marché français?


SCAN0063

Repost 0
Published by roro
commenter cet article
12 janvier 2010 2 12 /01 /janvier /2010 12:17
Depuis le dernier article sur la disparition rapide du moteur MYSTERE de le poulain j'ai trouvé d'autre documents
dont cet article de octobre 1953 qui peut exliquer certaines choses ,et les méthodes peu orthodoxes de nos gros fabriquants français fossoyeurs de la moto en france




SCAN0050






SCAN0051-copie-1
Ps
Monsieur G de GRENIER de LATOUR a été  directeur de la société Terrot  avant de finir dans le giron de PEUGEOT

Deux groupes qui à cette époque n'ont jamais brillés par leurs innovations technologiques en matière de deux roues!!!

Repost 0
Published by roro
commenter cet article
10 janvier 2010 7 10 /01 /janvier /2010 20:08
Meilleurs voeux à tous pour cette nouvelle année, que  2010 nous apporte plein de nouvelles découvertes sur les productions des années 50 .



Pourquoi pas un scooter DERNY,BERNET,NINON ou autres raretés ( je me contenterai  meme que de bons clichés d'époque!)

Mais un conseil,vu le froid, sortez couvert  et portez vous bien



SCAN0026

  Ci joint une photo d'un scooter NINON pour les ignards qui ne connaissent pas..............


SCAN0016-copie-1




SCAN0017.
Repost 0
Published by roro
commenter cet article
26 décembre 2009 6 26 /12 /décembre /2009 20:42



Le poulain des octobre 1954 présente sur le marché son nouveau moteur de 50 cm3, à 3 lumieres et  transferts doubles qui permettent d'obtenir à bas régime une puissance élevée de 1.8cv.




DSCF3001




DSCF3002



DSCF3003



Pourquoi avoir choisi un volant magnétique SIFEM (inconnu) alors que toute la production est équipée de WAGEOR?




DSCF3004



                                                          Bel éclaté moteur ,un embrayage à sec,



DSCF3005
                                                                        MONSIEUR ET CHER CLIENT,

DSCF3007




le poupou

  Tout semble aller pour le mieux, des résultats glorieux d'endurance sont la pour que ce soit un succes .Portant ,un an aprés son lancement , le moteur n'est déja plus proposé par les fabriquants de cyclomoteurs.
Ques'est il passé? des problemes de qualité ou de fiabilité ?
Le poulain a t il été trop occupé par la reprise des établissements BERNARDET?



SCAN0241







SCAN0242





Le Poulain  équipait plus de 40 fabriquants de cyclomoteurs en France et à l'étranger depuis plus de 10 ans et pourtant je n'ai trouvé que 12 constructeurs et pas parmis les plus importants, à avoir monté des MYSTERS, pourquoi?





                                                                       PFHOL de Grenoble

atelier3

On distingue deux cylos à  moteur MYSTER  au centre et a gauche de la photo.

pfhol

  pfohl erereer











Trés beau cyclo PFHOL vu sur le net (sans doute un invendu vu son état)















CAZALEX le dauphin de Giens

DSCF3017







ARLIGUIE de Montargis


DSCF3011













SCAN0197


le poulain mysterarliguele poulain mysterearligue



















Epave de cyclomoteur retrouvée ,mais pour lequel je recherche de la piece moteur principalement.
Si vous en avez contactez moi.


BERTIN

SCAN0047






SCAN0194



Nous retrouvons un cyclo presque identique sous la marque Duravia connu pour la fabrication de velos à cadre alluminium identiques aux cadres des gnome et rhone

duravia568 001




GEMINIANI




DSCF8235





DSCF8238







ROCKET


SCAN0048









details



 SCAN0218

SCAN0217











SCAN0216



DSCF2001

 DSCF2004





 DSCF2005













GUILLER  SA







Pratiquement identique



SCAN0199







 GUILLER







SCAN0202











BENOIS FAURE








TENDIL de NIMES

Grace à Stephane Dalbergue vous pouvez admirer les photos de ce tres beau Tendil
101 1258
101 1260

101 1265 (1)            details du moteur                                     101 1261 (1)
101 1271
Merci encore


Voila,je n'ai pas trouvé d'autre informations sur ce MYSTER mais je compte sur vous.





Trouvé d'autres marques ayant monté le moteur MYSTER





                                                                                            CNC

                                                                            Comptoir National du Cycle





c.n.c mysterPhotos prises lors du rally ¨Paris :Brest en 1954





                                                       ROYAL SAVOY





                                                                  Petit constructeur situé à ALBERVILLE



royalsavoy[1]

  royal savoy mmm







  royal savoy



 Curieusement ce cyclomoteur ne possede pas son carter alu sur le coté droit mais seulement un protege volant magnétique .Perdu ou d'origine?????





                                                       Mais également OUBRON



Pas trouvé de photos











Repost 0
Published by roro
commenter cet article
25 décembre 2009 5 25 /12 /décembre /2009 19:58

Robert Oubron né le 18 avril1913 à Goussainville debutera une carriere dans le cyclotourisme qui sera jalonnée de tres nombreux succes .Bc1D10gBWkKGrHqUOKicEq5HCbNGQBK2MyclI5w 12

Il sera,entre autre,
Champion du monde de cyclocross en1936-1938-1941-1942
Champion de France de cyclotourisme pour la zone libre en 1941-1942-1943-1944-1946


Beaucoup d' articles lui sont consacrés sur le net , mais, ce que nous connaissons moins, c'est la période ou il se distinguera dans de trés  nombreuses épreuves d'endurance  en cyclomoteurs .

Il semble que des le début des années 1950 ,profitant de sa notoriété,il ouvre un magasin dans Paris


pub oct 1951

Il y vendra des velos ,des cyclomoteurs sous son nom et sera agent des scooters Ardent de Cannes

octobre 1951


Tout comme Monneret a la mème époque, il s'appuiera sur sa participation à de nombreux rallyes et ses succes sportifs pour dynamiser ses ventes.
C'est ainsi qu'on le trouve:


rally paris nice1950moped%20documents18%2051

en 1950 au Paris-Nice sur un cyclo (sans doute un ERIAC de chez ROCHER  ) a moteur cucciolo



 oubron sur oubron sept 1951

en1951 sur cycle Oubron toujours à moteur Cucciolo



depart paris nice 22mars 1952





En avril 1952  3 cyclos Oubron à moteur le poulain au départ et 3 à l'arrivée malgré un temps épouvantable



22mars52 paris nice



                  Bien sure  Robert Oubron participe (a droite sur la photo)

rallyparis foire de nice 1 avril 52


Aprés 1953, la presse spécialisée de l'époque ne relate plus d'épreuves d'endurance de ce type,pourquoi ?
Le marché c'est sans doute éssouflé.


On peut penser que comme tous ses confreres de l'époque il a dû fermer son commerce avant le début des années 60.

A la fin de sa carriere, il deviendra entraineur national des équipes de france senior et feminines et chargé des aveugles au sein de la féderation française des Handicapés.
Il décède le 1er fevrier 1989 à Paris.
 Le stade de Creteil porte son nom.



LES CYCLES ET CYCLOMOTEURS PORTANT SON NOM SONT TRES RARES AUJOURDHUI.


J'en ai recencé trois modeles

Je pense qu'il s'est contenté d'y apposer son logo et apporté quelques améliorations suites à son expérience.
.
bv000010

UN MODELE A MOTEUR CUCCIOLOoubron11




oubron10

qui n'est autre qu'un ERIAC trés légerement modifié.oubron12







UN MODELE A MOTEUR LE POULAIN

SDC10088SDC10091

Tres proche du modele utilisé dans le Paris Nice en 1951
ce modele est équipé du 85 le poulain d'ou son immatriculation.
oubron 1951






ENFIN CE CYCLOMOTEUR A MOTEUR LAVALETTE  75cm3

qui n'est apparu qu'en 1954/1956 sur le marché



197200


Et que l'on retrouve vendu sous la marque Génial-Lucifere

0418101253pour info Oubron en etait concessionnaire exclusif pour la région parisienne

SCAN0023

  Encore une innovation morte dans l'oeuf

SCAN0025





Trouvé d'autre publicité Oubron

Comme tous les fabriquants de l'époque il a fait feux de tous bois ,et proposé aux clients un maximum de choix

                                                                                                       SCAN0120













SCAN0137


SI  vous avez d'autre informations sur la marque contactez moi et merci d'avance

Repost 0
Published by roro
commenter cet article

Présentation

  • : moto scooter annee50 60
  • moto scooter annee50 60
  • : presentation d'une epoque que les moins de 20ans....................................
  • Contact

Recherche

Liens
